รู้เบื้องต้นเกี่ยวกับมัลไลท์

มัลไลท์แบ่งออกเป็นสามประเภท: -มัลไลท์ เทียบเท่ากับ 3Al2O3·2SiO2 บริสุทธิ์ หรือที่เรียกว่าประเภท 3:2; -มัลไลท์ สารละลายแข็งที่มี Al2O3 มากเกินไป มีอักขระขยายเล็กน้อย เรียกว่าชนิด 2:1 แกมมา-มัลไลท์ สารละลายแข็งที่มี TiO2 และ Fe2O3 ในปริมาณเล็กน้อย มัลไลท์มีความเสถียรในคุณสมบัติปิโตรเคมีและไม่ละลายใน HF ความหนาแน่นของมันคือ 3.03g/cm3 ความแข็ง Mohs 6 ~ 7 จุดหลอมเหลว 1870 องศา การนำความร้อน (1,000 องศา ) คือ 13.8W/(m·K) ค่าสัมประสิทธิ์การขยายตัวเชิงเส้น (20 ~ 1,000 องศา ) คือ 5.3×{{ 30}} องศา โมดูลัสยืดหยุ่น 1.47×1,010Pa

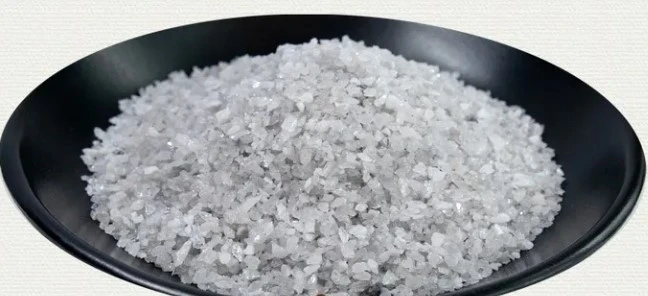

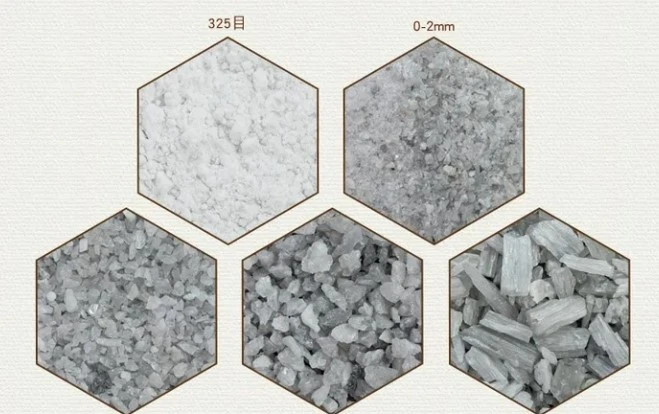

Mullite เป็นวัตถุดิบทนไฟที่มีเฟสผลึก 3Al2O3.2SiO2 เป็นส่วนประกอบหลัก มัลไลท์แบ่งออกเป็นมัลไลท์ธรรมชาติและมัลไลท์สังเคราะห์ มัลไลท์ธรรมชาติเป็นของหายากและโดยทั่วไปจะเป็นสารสังเคราะห์ องค์ประกอบทางเคมีของมัลไลท์คือ Al2O371.8% และ SiO228.2% โครงสร้างแร่เป็นระบบคริสตัลขนมเปียกปูน และคริสตัลจัดเรียงเป็นเสายาว เข็มและโซ่ เข็มมัลไลท์กระจายอยู่ในผลิตภัณฑ์เพื่อสร้างโครงกระดูกแข็ง

มัลไลท์มีคุณสมบัติทางกลและทางความร้อนที่ดีที่อุณหภูมิสูง ดังนั้นมัลไลท์สังเคราะห์และผลิตภัณฑ์จึงมีข้อดีคือมีความหนาแน่นและความบริสุทธิ์สูง มีความแข็งแรงของโครงสร้างสูงที่อุณหภูมิสูง อัตราการคืบต่ำที่อุณหภูมิสูง อัตราการขยายตัวเนื่องจากความร้อนต่ำ ทนต่อการกัดกร่อนของสารเคมีได้ดี และทนต่อแรงกระแทกจากความร้อนได้ดี

การผลิตวัสดุมัลไลท์โดยทั่วไปสามารถทำจากเคโอลิไนต์ แร่ธาตุกลุ่มซิลลิมาไนต์ อะลูมิเนียมไฮดรอกไซด์หรืออะลูมิเนียมออกไซด์ และซิลิคอนไดออกไซด์ที่สังเคราะห์โดยตรง วัสดุดินเหนียวทำปฏิกิริยากับแร่กลุ่มอลูมินาหรือซิลิมาไนต์และอลูมินาอุตสาหกรรมภายใต้สภาวะความร้อน F เพื่อสร้างมัลไลต์ปฐมภูมิและทุติยภูมิ และมัลไลต์ปฐมภูมิจะเกิดขึ้นในช่วง 1,000 ~ 1200 องศา และการตกผลึกจะเพิ่มขึ้นโดยการเพิ่มอุณหภูมิอีก การก่อตัวของมัลไลต์ทุติยภูมิมักจะสิ้นสุดที่ 1,650 องศา เพื่อผลิตผลิตภัณฑ์มัลไลท์ที่มีความหนาแน่น โดยทั่วไปจะใช้กระบวนการเผาผนึกสองขั้นตอน มัลไลท์มาในรูปแบบผลึกสองรูปแบบ: แบบรูปแหลมและแบบแท่งปริซึม มัลไลท์แบบแอคคูลาร์ช่วยเพิ่มความแข็งแรงให้กับเฟสแก้วและเฟสองค์ประกอบทางเคมีของวัสดุ และความทนไฟของมัลไลท์แบบแอคคิวลาร์นั้นสูงกว่ามัลไลท์แบบแท่งปริซึม ดินขาวจะถูกทำให้ร้อนอย่างรวดเร็วจนมีอุณหภูมิสูงกว่า 1,400 องศาเซลเซียส ทำให้เกิดเป็นมัลไลต์ที่เป็นกรด มิฉะนั้น การให้ความร้อนช้าๆ จนถึงอุณหภูมิที่ต่ำกว่าจะทำให้เกิดมัลไลท์แบบแท่งปริซึม นอกจากนี้ยังมีรายงานเกี่ยวกับมัลไลต์แบบท่อและทรงกลม โดยแบบแรกสันนิษฐานว่าเป็นเพราะขนาดจัตุรมุขของซิลิกาและอลูมินาไม่ตรงกัน ส่งผลให้เกิดความตึงเครียดที่เกิดจากรูปร่างแบบท่อ ส่วนแบบหลังเรียกว่าไนโตรเจนมัลไลต์ คุณลักษณะของแอนไอโซโทรปีการขยายตัวเนื่องจากความร้อนมัลไลท์ทำให้มีเสถียรภาพทางความร้อนที่ดี เมื่อใช้วัสดุมัลไลท์ขั้นสูงเป็นชิ้นส่วนป้อน สามารถเปลี่ยนไปยังเครื่องป้อนที่ทำงานอยู่ได้โดยตรงโดยไม่ต้องอุ่นเครื่อง

ป้ายกำกับยอดนิยม: การแนะนำมัลไลท์ ประเทศจีน การแนะนำผู้ผลิตมัลไลท์ และซัพพลายเออร์, บิสมัทวัสดุทนไฟ, คอมโพสิตวัสดุทนไฟ, วัสดุทนไฟสำหรับการผลิตพลังงาน, iridates ทนไฟ, ซับในวัสดุทนไฟ, ไททาเนียทนไฟ
