บริการของเรา

อลูมินาผสมโค้ง

คริสตัล Corundum ละลายในเตาอาร์คไฟฟ้า 2,000 องศาให้การรับประกันชั้นล่างสำหรับอายุการใช้งานของวัสดุทนไฟและประสิทธิภาพการบด

ส่งคำถาม

สาระสำคัญของผลิตภัณฑ์

นี่ไม่ใช่ผงอลูมินาธรรมดา แต่เป็นผลึกเดี่ยว corundum ที่ละลายและตกผลึกซ้ำจาก bauxite ที่มากกว่าหรือเท่ากับ 2,000 องศา . ลักษณะของมันมาจาก::

การเจริญเติบโตของคริสตัล

การระบายความร้อนช้าไปเป็นรูปแบบ 10-400 μm COMPLETE -AL₂O₃CRYT

การกำจัดสิ่งเจือปนตามธรรมชาติ

Fe/si และสิ่งสกปรกอื่น ๆ ลอยและแยกระหว่างการหลอม (ความบริสุทธิ์ 95-99.5%)

การควบคุมเศษส่วน

อนุภาคหลายมุมมีการผลิตหลังจากการบด (ปรับปรุงประสิทธิภาพการบด/พันธะ)

พารามิเตอร์ทางเทคนิค

องค์ประกอบทั่วไป:

- Brown Corundum: Al₂o₃ 94-97%|tio₂ 1.5-3.5% (แกร่ง) 丨sio₂ 1-2%

- White Corundum: Al₂o₃ 99.2%↑|Na₂oน้อยกว่าหรือเท่ากับ 0.3% (การควบคุมโซเดียมเพื่อป้องกันการระเบิด)

คุณสมบัติทางกายภาพ:

- Mohs Hardness: 9.2 (รองจาก Diamond เท่านั้น)

-bulk Density: 1.7-1.9 g/cm³ (ส่งผลกระทบต่อการไหลของ castables)

- แม่เหล็ก:<0.02% (key indicator for precision polishing)

ทำไมต้องเลือก electrofusion แทนการเผา?

การเปรียบเทียบผลิตภัณฑ์

การเปรียบเทียบระหว่างไฟฟ้าและการเผา

รายการเปรียบเทียบ	อลูมินาหลอมรวม	อลูมินาเผา
โครงสร้างผลึก	ทำคริสตัลเดี่ยวให้สมบูรณ์	การรวม polycrystalline
เสถียรภาพการกระแทกด้วยความร้อน	1700 องศา↔roomอุณหภูมิ 15 ครั้งโดยไม่มีการแตกร้าว	โดยปกติ<10 cycles
อายุการใช้งานของเครื่องมือบด	ความทนทานของล้อบด↑ 35%	ง่ายต่อการพาสเทตและหลุดออก

สถานการณ์แอปพลิเคชัน

01.

สถานการณ์ที่ 1: ส่วนแบทช์ของพืชวัสดุทนไฟ

"เมื่อทัพพีของคุณสามารถต้านทานการกัดเซาะเหล็กหลอมเหลว 1600 องศา:

เพิ่ม 8-15% 3-5 มม. การรวมบราวน์บราวนัมรวม

ความต้านทานการกัดกร่อนสูงกว่า corundum เผาไหม้ 2.3 เท่า

อ้างอิงถึงเคส บริษัท เหล็ก: Ladle Life จาก 85 เท่าถึง 122 ครั้ง

02.

ฉากที่ 2: การประชุมเชิงปฏิบัติการการผลิตผลิตภัณฑ์ขัด

"เมื่อประมวลผลโลหะผสมนิกเกิลสูง (เช่น Inconel 718):

ใช้วงล้อบด Corundum สีขาว F80

การยึดเกาะลดลง 70% เมื่อเทียบกับสารกัดกร่อนซิลิกอนคาร์ไบด์

ข้อมูลที่วัดได้: ค่า RA พื้นผิวลดลงจาก1.2μmเป็น0.6μm

การผลิตและการควบคุมคุณภาพ (รายละเอียดจริง)

การตรวจสอบย้อนกลับวัตถุดิบ

Bauxite: เหมือง Henan Sanmenxia Grade A (Al₂o₃มากกว่าหรือเท่ากับ 85%โพแทสเซียมต่ำและโซเดียม)

กระบวนการหลอม

กระบวนการหลอมละลาย 36 ชั่วโมง→ 72 ชั่วโมงการระบายความร้อนตามธรรมชาติ→ Jaw Crusher + Roller Crusher

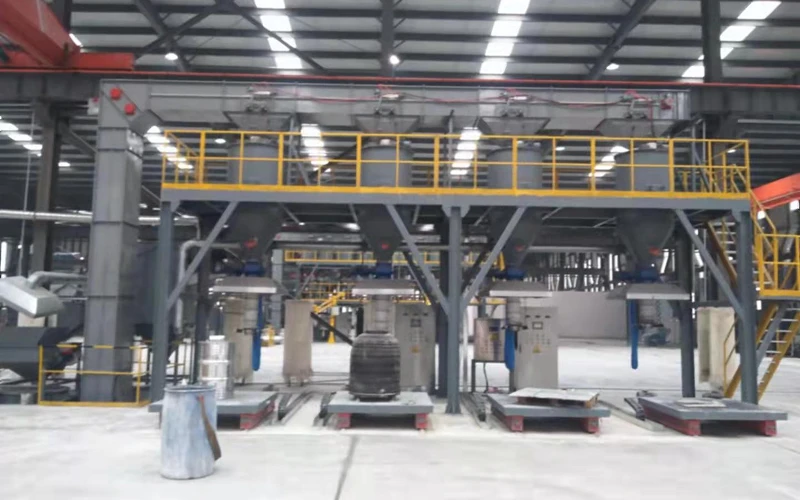

การควบคุมขนาดอนุภาค

วัตถุดิบ→การบดหยาบ→การแยกแม่เหล็กและการกำจัดเหล็ก→การคัดกรองและการให้เกรด→การไหลของอากาศ

คำถามที่พบบ่อย

ถาม: คำสั่งเร่งด่วนสามารถนำไปผลิตได้หรือไม่?

ตอบ: "เตาอาร์คต้องทำงานอย่างต่อเนื่องเป็นเวลา 30 วันหลังจากการจุดระเบิด . โปรดสั่งซื้อล่วงหน้าอย่างน้อย 45 วันล่วงหน้า . อย่างไรก็ตามมี 500 ตันปกติ f 24- ขนาดอนุภาค F120 ในสต็อก ."

ถาม: ทำไมราคาของผงไมโคร (ต่ำกว่า W63) กระโดด?

ตอบ: "ผงไมโครแต่ละตันจะต้องดำเนินการโดยการบดการไหลของอากาศเพิ่มอีก 240 ชั่วโมงและการใช้พลังงานเพิ่มขึ้น 3 ครั้ง
