ฉันจะวัดความต้านทานของลวดคอร์ได้อย่างไร?
ในฐานะซัพพลายเออร์ของสายไฟที่ถูกต้องการวัดความต้านทานของสายไฟที่ถูกต้องมีความสำคัญสูงสุด ความต้านทานเป็นคุณสมบัติทางไฟฟ้าที่สำคัญซึ่งสามารถส่งผลกระทบอย่างมีนัยสำคัญต่อประสิทธิภาพและคุณภาพของสายไฟคอร์ในการใช้งานต่างๆ ในโพสต์บล็อกนี้ฉันจะแบ่งปันวิธีการและการพิจารณาสำหรับการวัดการต่อต้านของสาย cored ตามประสบการณ์ของฉันในอุตสาหกรรม
ทำความเข้าใจพื้นฐานของการต่อต้าน
ก่อนที่จะเจาะลึกลงไปในวิธีการวัดจำเป็นต้องเข้าใจว่าการต่อต้านคืออะไร ความต้านทานคือการต่อต้านที่สารเสนอให้ไหลของกระแสไฟฟ้า วัดเป็นโอห์ม (Ω) ความต้านทานของตัวนำเช่นลวด cored ขึ้นอยู่กับปัจจัยหลายประการรวมถึงวัสดุของลวดความยาวพื้นที่ตัดขวางและอุณหภูมิ
สูตรสำหรับการคำนวณความต้านทานนั้นได้รับจากกฎของโอห์ม: (r = \ frac {v} {i}) โดยที่ (r) คือความต้านทาน (v) คือแรงดันไฟฟ้าทั่วตัวนำและ (i) เป็นกระแสไหลผ่าน สูตรที่สำคัญอีกอย่างหนึ่งคือ (r = \ roho \ frac {l} {a}) โดยที่ (\ rho) คือความต้านทานของวัสดุ (l) คือความยาวของตัวนำและ (a) เป็นพื้นที่ตัดขวาง
ปัจจัยที่มีผลต่อความต้านทานของสายไฟคอร์

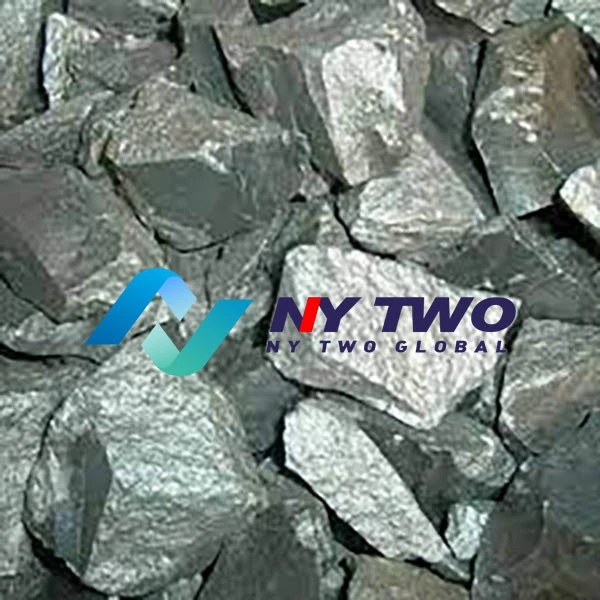

- องค์ประกอบของวัสดุ: สาย Cored มักจะทำจากการรวมกันของวัสดุที่แตกต่างกัน ตัวอย่างเช่นพวกเขาอาจมีFerromanganese ต่างๆ-โลหะแมกนีเซียม (มก.), และซิลิคอนโลหะ- วัสดุแต่ละชนิดมีความต้านทานของตัวเองซึ่งก่อให้เกิดความต้านทานโดยรวมของลวดคอ อัลลอยด์ที่แตกต่างกันและสัดส่วนของพวกเขาในลวด cored สามารถนำไปสู่การเปลี่ยนแปลงที่สำคัญในความต้านทาน
- ความยาวของลวด: ตามสูตร (r = \ rho \ frac {l} {a}) ความต้านทานนั้นเป็นสัดส่วนโดยตรงกับความยาวของลวด โดยทั่วไปแล้วสายไฟที่ยาวขึ้นจะมีความต้านทานสูงกว่าเมื่อเทียบกับที่สั้นกว่าสมมติว่าวัสดุและพื้นที่ตัดขวางยังคงเหมือนเดิม
- ไขว้ - พื้นที่ส่วน: ความต้านทานเป็นสัดส่วนผกผันกับพื้นที่ตัดขวางของลวด ลวดคอที่มีพื้นที่ตัดขวางขนาดใหญ่จะมีความต้านทานต่ำกว่าเนื่องจากมีพื้นที่มากขึ้นสำหรับอิเล็กตรอนที่จะไหล
- อุณหภูมิ: ความต้านทานของวัสดุส่วนใหญ่เปลี่ยนไปตามอุณหภูมิ สำหรับโลหะความต้านทานโดยทั่วไปจะเพิ่มขึ้นเมื่ออุณหภูมิเพิ่มขึ้น ซึ่งหมายความว่าความต้านทานของลวดคอร์จะเปลี่ยนไปเมื่ออุณหภูมิเปลี่ยนแปลง ดังนั้นเมื่อวัดความต้านทานจึงเป็นสิ่งสำคัญในการควบคุมและบันทึกอุณหภูมิ
วิธีการวัดความต้านทานของสายไฟคอร์
วิธีการสองจุด
วิธีการสองจุดเป็นวิธีที่ง่ายที่สุดในการวัดความต้านทานของลวดคอ ในวิธีนี้แหล่งพลังงานจะใช้ในการใช้แรงดันไฟฟ้าที่รู้จักผ่านปลายทั้งสองของลวดคอและแอมป์มิเตอร์ใช้ในการวัดกระแสไหลผ่านสาย จากนั้นใช้กฎของ OHM (r = \ frac {v} {i}) สามารถคำนวณความต้านทานได้
อย่างไรก็ตามวิธีนี้มีข้อ จำกัด บางประการ ความต้านทานการสัมผัสระหว่างตะกั่วทดสอบและลวดสามารถแนะนำข้อผิดพลาดโดยเฉพาะอย่างยิ่งเมื่อความต้านทานของลวดค่อนข้างต่ำ นอกจากนี้ยังไม่ได้คำนึงถึงความไม่สม่ำเสมอใด ๆ ในความต้านทานของลวดตามความยาว
วิธีการสี่จุด
วิธีการสี่จุดหรือที่เรียกว่าวิธี Kelvin เป็นวิธีที่แม่นยำยิ่งขึ้นในการวัดความต้านทานของลวดคอ ในวิธีนี้มีการใช้โพรบสี่แบบ โพรบด้านนอกสองตัวใช้ในการใช้กระแสกับลวดและโพรบภายในสองตัวใช้ในการวัดแรงดันไฟฟ้าในส่วนที่เฉพาะเจาะจงของลวด
ข้อได้เปรียบของวิธีการสี่จุดคือการกำจัดผลกระทบของการต้านทานการสัมผัส เนื่องจากโพรบปัจจุบัน - พกพาและแรงดันไฟฟ้า - การวัดโพรบแยกต่างหากความต้านทานการสัมผัสที่โพรบที่อยู่ในปัจจุบันจะไม่ส่งผลกระทบต่อการวัดแรงดันไฟฟ้าทำให้เกิดการวัดความต้านทานที่แม่นยำยิ่งขึ้น
ใช้มัลติมิเตอร์
มัลติมิเตอร์เป็นเครื่องมือทั่วไปและสะดวกสำหรับการวัดความต้านทานของสายไฟ มัลติมิเตอร์ส่วนใหญ่สามารถตั้งค่าเป็นโหมดการวัดความต้านทาน ในการใช้มัลติมิเตอร์เพียงเชื่อมต่อการทดสอบสองรายการกับปลายทั้งสองของลวดคอ ตรวจสอบให้แน่ใจว่าลวดไม่ได้เชื่อมต่อกับแหล่งพลังงานใด ๆ ในระหว่างการวัดเพื่อหลีกเลี่ยงความเสียหายต่อมัลติมิเตอร์
อย่างไรก็ตามเช่นเดียวกับวิธีการสองจุดการวัดมัลติมิเตอร์อาจได้รับผลกระทบจากความต้านทานการสัมผัส สำหรับผลลัพธ์ที่แม่นยำยิ่งขึ้นโดยเฉพาะอย่างยิ่งสำหรับสายไฟที่มีความต้านทานต่ำแนะนำให้ใช้วิธีสี่จุด
ข้อควรระวังในระหว่างการวัดความต้านทาน
- ทำความสะอาดหน้าสัมผัส: ก่อนทำการวัดตรวจสอบให้แน่ใจว่าหน้าสัมผัสระหว่างโอกาสในการทดสอบและลวดคอร์นั้นสะอาด การออกซิเดชั่นหรือสิ่งสกปรกบนหน้าสัมผัสสามารถเพิ่มความต้านทานการสัมผัสและนำไปสู่การวัดที่ไม่ถูกต้อง
- ควบคุมอุณหภูมิ: ดังที่ได้กล่าวไว้ก่อนหน้านี้อุณหภูมิอาจส่งผลต่อความต้านทานของลวดคอ พยายามวัดความต้านทานที่อุณหภูมิที่มั่นคงและบันทึกค่าอุณหภูมิ หากจำเป็นให้แก้ไขความต้านทานที่วัดได้กับอุณหภูมิมาตรฐานโดยใช้ค่าสัมประสิทธิ์อุณหภูมิของความต้านทานของวัสดุลวด
- หลีกเลี่ยงการรบกวนภายนอก: รักษาสภาพแวดล้อมการวัดปลอดจากสัญญาณรบกวนแม่เหล็กไฟฟ้า สนามแม่เหล็กภายนอกสามารถกระตุ้นกระแสในลวดและส่งผลกระทบต่อผลการวัด
ความสำคัญของการวัดความต้านทานสำหรับซัพพลายเออร์ลวดคอ
สำหรับซัพพลายเออร์ลวดที่มีค่าเช่นฉันการวัดความต้านทานที่แม่นยำเป็นสิ่งสำคัญด้วยเหตุผลหลายประการ ประการแรกมันช่วยให้มั่นใจได้ถึงคุณภาพของสายไฟ โดยการวัดความต้านทานเราสามารถตรวจจับข้อบกพร่องหรือความไม่สอดคล้องกันในลวดเช่นการเปลี่ยนแปลงในองค์ประกอบของวัสดุหรือพื้นที่ตัดขวาง
ประการที่สองการวัดความต้านทานเป็นสิ่งสำคัญสำหรับการตอบสนองความต้องการของลูกค้า แอปพลิเคชันที่แตกต่างกันอาจมีข้อกำหนดการต่อต้านเฉพาะสำหรับสายไฟ ด้วยการให้ข้อมูลการต่อต้านที่แม่นยำเราสามารถให้บริการลูกค้าของเราได้ดีขึ้นและตรวจสอบให้แน่ใจว่าผลิตภัณฑ์ของเราตอบสนองความต้องการของพวกเขา
ในที่สุดการวัดความต้านทานยังสามารถช่วยในการวิจัยและพัฒนาผลิตภัณฑ์ลวดคอร์ใหม่ โดยการทำความเข้าใจว่าปัจจัยที่แตกต่างกันมีผลต่อความต้านทานอย่างไรเราสามารถเพิ่มประสิทธิภาพการออกแบบและกระบวนการผลิตของสายไฟเพื่อให้ได้ประสิทธิภาพที่ดีขึ้น
บทสรุป
การวัดความต้านทานของสาย cored เป็นงานที่ซับซ้อน แต่จำเป็นสำหรับซัพพลายเออร์ลวดคอ โดยการทำความเข้าใจกับปัจจัยที่มีผลต่อการต่อต้านและใช้วิธีการวัดที่เหมาะสมเราสามารถมั่นใจได้ถึงคุณภาพและประสิทธิภาพของผลิตภัณฑ์ของเรา ไม่ว่าจะใช้วิธีสองจุดวิธีสี่จุดหรือมัลติมิเตอร์แต่ละวิธีมีข้อดีและข้อ จำกัด ของตัวเองและการเลือกวิธีการขึ้นอยู่กับข้อกำหนดเฉพาะของการวัด
หากคุณมีความสนใจในการซื้อสายไฟที่มีคุณภาพสูงหรือมีคำถามใด ๆ เกี่ยวกับการวัดความต้านทานหรือด้านอื่น ๆ ของสาย cored โปรดติดต่อเราสำหรับการอภิปรายและการเจรจาต่อรองเพิ่มเติม เรามุ่งมั่นที่จะให้ผลิตภัณฑ์และบริการที่ดีที่สุดแก่คุณ
การอ้างอิง
- Serway, RA, & Jewett, JW (2018) ฟิสิกส์สำหรับนักวิทยาศาสตร์และวิศวกรที่มีฟิสิกส์สมัยใหม่ การเรียนรู้ Cengage
- Hayt, WH, & Kemmerly, JE (2001) การวิเคราะห์วงจรวิศวกรรม McGraw - Hill
